汚水用水中ポンプ NPシリーズ
NP シリーズ水中汚水ポンプは、マンション、病院、ビル、家庭および産業に最適な水処理システムです。 水力工学と治水による高品質の農場廃水処理と効率的利用。
すべてのポンプには、ダブル機械シールが装備されています。優れた耐摩耗性を持つシリコンカーバイドの最高グレードで構成された機械シールにより、最高のシール性能が確保されます。
すべてのケーブルは、ケーブル入口でゴムカップでしっかりと封印され、厚いエポキシ樹脂層で充填されています。このエポキシ樹脂は、モーター室内の吸引力によって引き起こされるモーターへのケーブルからの湿気の侵入を防ぎます。
高固形エポキシコーティングは、廃水、化学物質を含む水、または海水に対して良好な耐性を提供するために使用されています。エポキシコーティングは腐食の進行速度を低下させ、ポンプの寿命を延ばします。
耐性は軽度レベルの化学物質と海水までです。強いレベルの液体については、販売業者にご相談ください。
22kW以上のポンプには、モーターフレームを覆う特別なジャケットが付属しています。ポンプが完全に水中にある場合でも、高出力のモーターは運転中に高熱を発生させ、ポンプの寿命を短くします。冷却が重要です。ポンプが運転中の場合、水は入口に流れ込み、冷却ジャケットとモーターフレームの間を通ってモーターの温度を下げ、その後排出されます。
ポンプに特別なセンサーを配置してベアリングの温度を監視することで、追加の注意を払うことができます。BTSは制御ボックスの温度制御インジケータに接続する必要があります。ベアリングの温度が温度制御インジケータの事前設定温度を超えると、リレースイッチが電源を切断します。
この機能を使用するには、ユーザーがインジケータと制御ボックスを準備する必要があります。
** これは非標準であり、22kW以上のポンプで使用できます。
モーターが異常な電流や温度で運転されると、モータープロテクターが自動的に作動し、電源を自動的に切断します。この自動遮断プロテクターは、モーターが正常に戻った時に自動的にリセットされます。自動遮断プロテクターはモーターに取り付けられており、外部接続は必要ありません。7.5kWまでのポンプには標準装備されています。20kW以上では、モーターサーマルセンサー（MTS）が適用されます。これは各相の固定子巻線に埋め込まれています。異常な温度が検出されると、このセンサーが作動し、制御ボックスのリレースイッチが電源を切断します。この機能を使用するには、ユーザーがリレーと制御ボックスを準備する必要があります。
この特殊な電極センサーは、オイルチャンバーへの水漏れを検知します。その目的は、潤滑能力の不足から生じる機械シールの損傷や焼損を防ぐことです。水漏れが検知されると、制御ボックスのリレースイッチが電源を切断します。この部品は20kW以上のポンプに標準的な構成要素です。
この機能を使用するには、ユーザーがリレーと制御ボックスを準備する必要があります。
すべてのポンプは、企業の哲学「純水（JUNSUI）」に従って、良好な環境のために非毒性の潤滑剤で満たされています。この潤滑剤は、食品グレードのFDA基準に適合し、エコフレンドリーで養殖業に低い影響を与えます。
この便利な部品は、非常に汚れた水でもポンプを連続して運転できるようにします。ポンプには、セミオープンまたは閉鎖型のチャンネルインペラーが搭載されており、固形物が通過できる十分なスペースがあり、目詰まりを最小限に抑えます。これにより、ポンプの寿命が延びます。

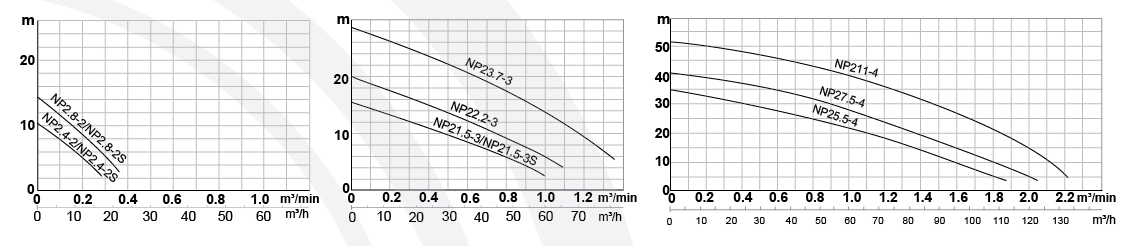

| Detail (Discharge 2"-4") | |||
|---|---|---|---|
| Motor | Body | ||
| Frequency | 50/ 60Hz | Impeller | Non-clog type (Channel, Semi open or Vortex) |
| Phase | Three-phase (Single-phase upon request) | FC200 | |
| Motor | Dry submersible induction motor | M.seal | Double mechanical seal |
| 2P (3,000 rpm)/ 4P (1,500 rpm) | CA/CE & SiC/SiC | ||
| Insulation | Class B (up to 2.2kW)/ Class F (3.7 - 20kW) | Bearing | Ball type |
| Protection | IP68 | Upper Cover | FC200 |
| Motor Protection | Auto-cut protector (built-in) up to 7.5kW | Motor Frame | FC200 |
| MTS from 11kW | Shaft | Stainless steel | |
| Water Leak Protection | Moisture sensor from 11kW | Casing | FC200 |
| Cable | VCT or PNCT or H07RN-F or SJOW/SOW | ||
| Application Liquid Temp Wastewater, Sewage and Farming 0 - 40 C (32 - 104 F) | |||
| Model | Motor Output kW | Pole/ Phase | Discharge inch (mm) | Impeller Type |
Start Method | Head m | Flow | Solid Passage mm | Weight kg | Cable m | Accessories | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Elbow | Guide Rail | ||||||||||||
| m3/min | m3/h | ||||||||||||
| NP2.4-2S | 0.4 | 2P/ 1ø | 2" (50) | Vortex | Capacitor | 6 | 0.15 | 9 | 35 | 19 | 10 | BP-96 | TP-50 |
| NP2.4-2 | 0.4 | 2P/ 3ø | 2" (50) | Vortex | Direct | 6 | 0.15 | 9 | 35 | 18 | 10 | BP-96 | TP-50 |
| NP2.8-2S | 0.75 | 2P/ 1ø | 2" (50) | Vortex | Capacitor | 8 | 0.2 | 12 | 35 | 20 | 10 | BP-96 | TP-50 |
| NP2.8-2 | 0.75 | 2P/ 3ø | 2" (50) | Vortex | Direct | 8 | 0.2 | 12 | 35 | 19 | 10 | BP-96 | TP-50 |
| NP21.5-3S | 1.5 | 2P/ 1ø | 3" (80) | Semi-Open | Capacitor | 8.5 | 0.6 | 36 | 35 | 37 | 8 | BP-130 | TP-80 |
| NP21.5-3 | 1.5 | 2P/ 3ø | 3" (80) | Semi-Open | Direct | 8.5 | 0.6 | 36 | 35 | 33 | 8 | BP-130 | TP-80 |
| NP22.2-3 | 2.2 | 2P/ 3ø | 3" (80) | Semi-Open | Direct | 12.5 | 0.6 | 36 | 35 | 35 | 8 | BP-130 | TP-80 |
| NP23.7-3 | 3.7 | 2P/ 3ø | 3" (80) | Semi-Open | Direct | 20.5 | 0.6 | 36 | 32 | 48 | 8 | BP-150A | TP-80D |
| NP25.5-4 | 5.5 | 2P/ 3ø | 4" (100) | Semi-Open | Direct | 21.5 | 1 | 60 | 30 | 75 | 10 | BP-175(145) | TP-100(80BH) |
| NP27.5-4 | 7.5 | 2P/ 3ø | 4" (100) | Semi-Open | Direct | 28 | 1 | 60 | 30 | 81 | 10 | BP-175(145) | TP100(80BH) |
| NP211-4 | 11 | 2P/ 3ø | 4" (100) | Semi-Open | Star-Delta | 39.5 | 1 | 60 | 30 | 90 | 10 | BP-175(145) | TP100(80BH) |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

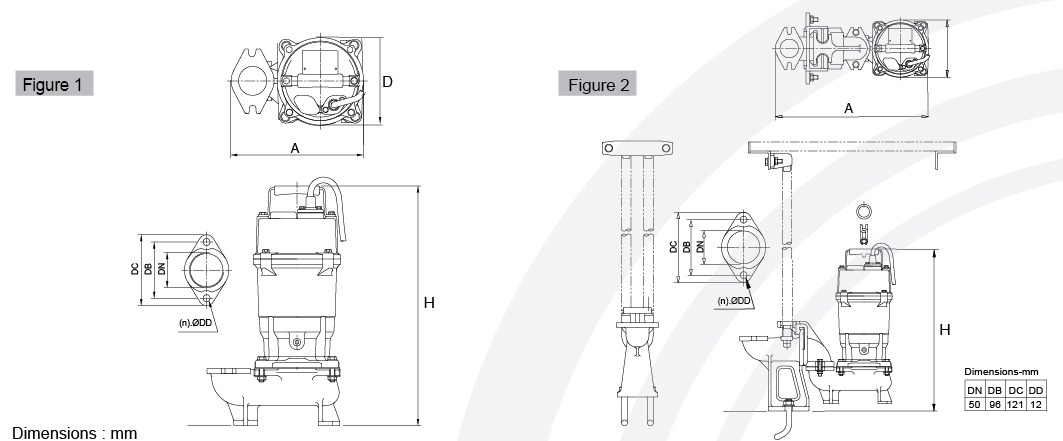

| NP2.42-2S | 235 | 154 | 417 | BP-96 | - | Figure 1 |
| NP2.4-2 | 235 | 154 | 417 | BP-96 | - | |
| NP2.8-2S | 235 | 154 | 417 | BP-96 | - | |
| NP2.8-2 | 235 | 154 | 417 | BP-96 | - | |
| NP2.42-2S | 415 | 154 | 436 | - | TP-50 | Figure 2 |
| NP2.4-2 | 415 | 154 | 436 | - | TP-50 | |
| NP2.8-2S | 415 | 154 | 436 | - | TP-50 | |
| NP2.8-2 | 415 | 154 | 436 | - | TP-50 | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

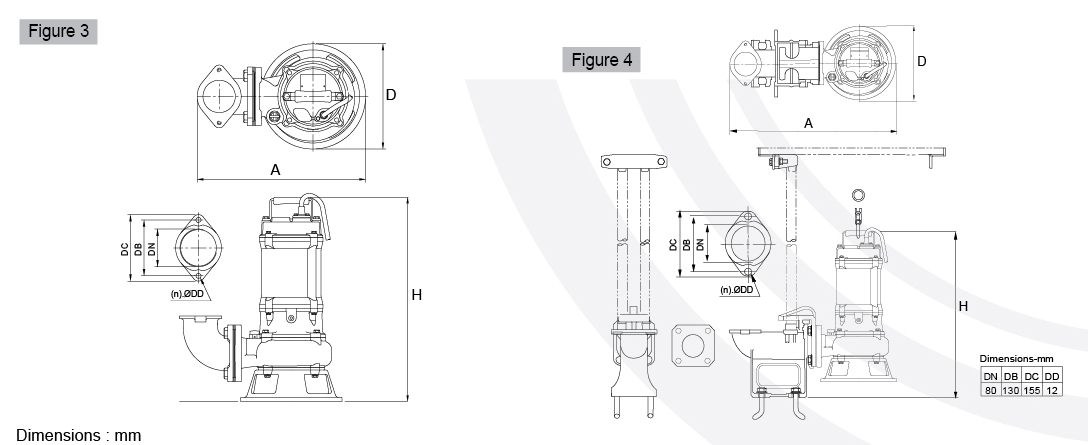

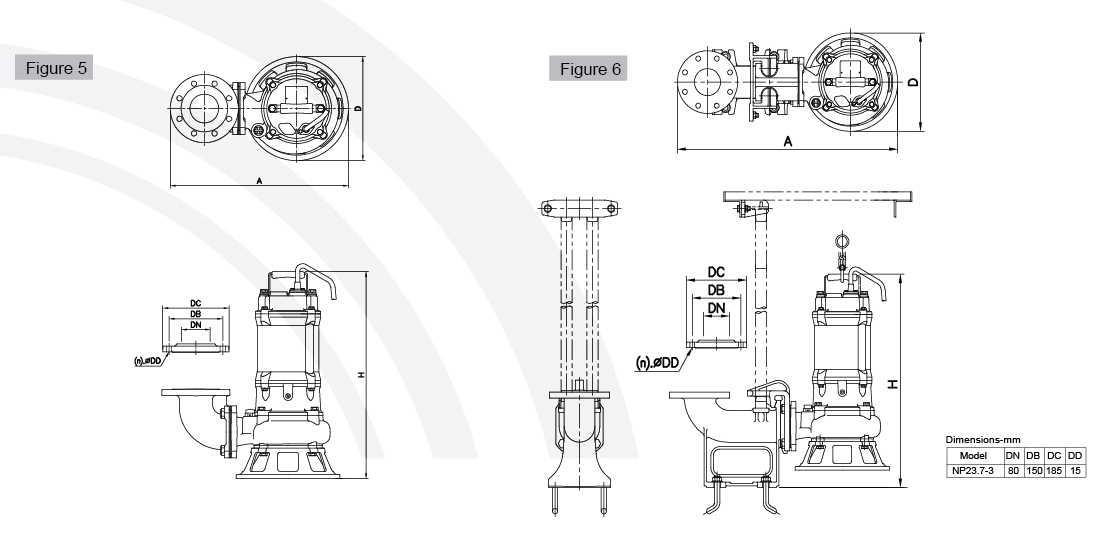

| NP21.5-3S | 417 | 260 | 576 | BP-130 | - | Figure 3 |
| NP21.5-3 | 417 | 260 | 576 | BP-130 | - | |
| NP22.2-3 | 417 | 260 | 576 | BP-130 | - | |
| NP21.5-3S | 582 | 260 | 660 | - | TP-80 | Figure 4 |
| NP21.5-3 | 582 | 260 | 578 | - | TP-80 | |
| NP22.2-3 | 582 | 260 | 578 | - | TP-80 | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

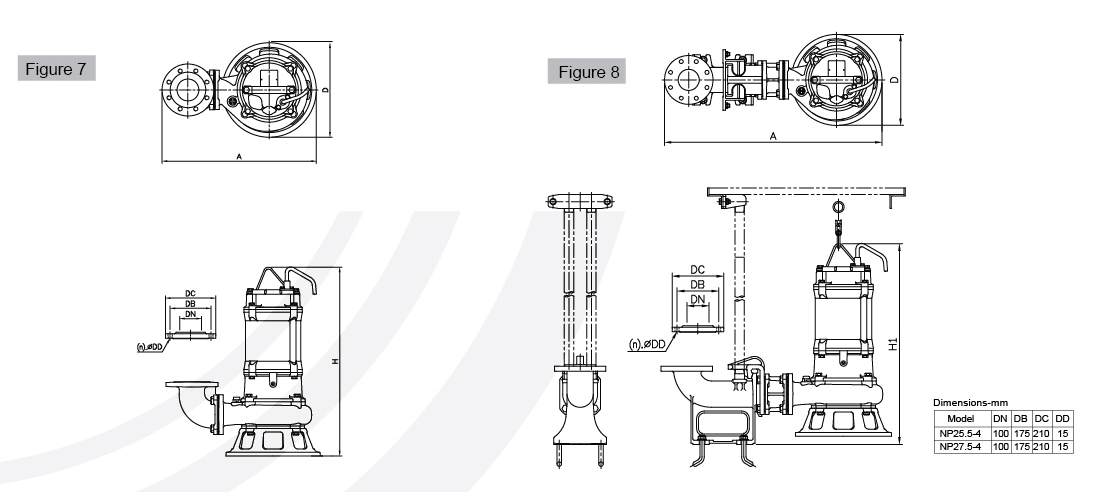

| NP25.5-4 | 596 | 345 | 689 | BP-175(145) | - | Figure 7 |
| NP27.5-4 | 596 | 345 | 689 | BP-175(145) | - | |
| NP25.5-4 | 860 | 345 | 719 | - | TP-100(80)BH | Figure 8 |
| NP27.5-4 | 860 | 345 | 719 | - | TP-100(80)BH | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||
| NP25.5-4 | 596 | 345 | 689 | BP-175(145) | - | Figure 7 |
| NP27.5-4 | 596 | 345 | 689 | BP-175(145) | - | |
| NP25.5-4 | 860 | 345 | 719 | - | TP-100(80)BH | Figure 8 |
| NP27.5-4 | 860 | 345 | 719 | - | TP-100(80)BH | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

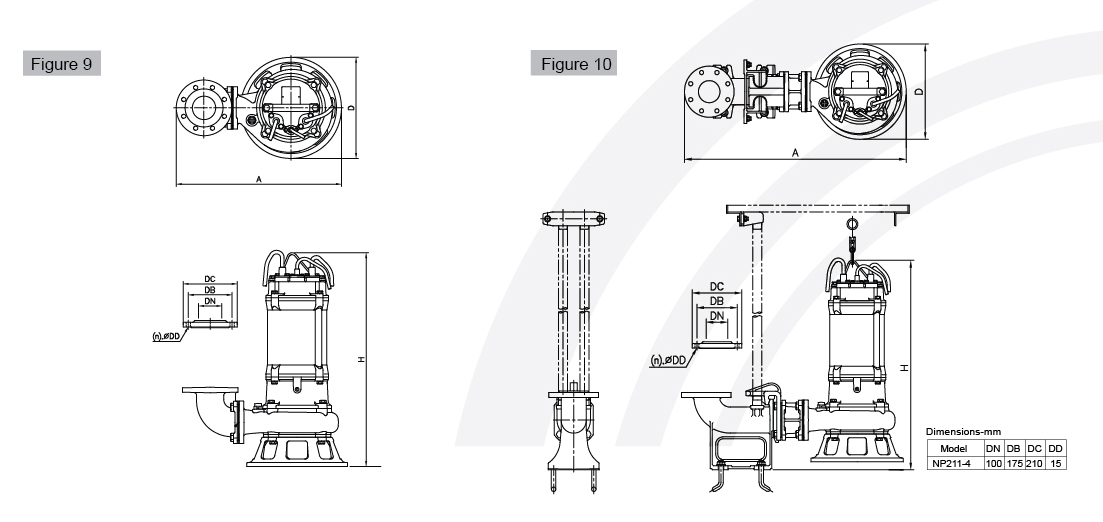

| NP211-4 | 596 | 345 | 729 | BP-175(145) | - | Figure 9 |
| NP211-4 | 860 | 345 | 759 | - | TP-100(80)BH | Figure 10 |
| Detail (Discharge 6"-8") | |||
|---|---|---|---|
| Motor | Body | ||
| Frequency | 50/ 60Hz | Impeller | Non-clog type (Channel) |
| Phase | Three-phase | FC200 | |
| Motor | Dry submersible induction motor | M.seal | Double mechanical seal |
| 4P (1,500 rpm)/ 6P (1,000 rpm) | CA/CE & SiC/SiC | ||
| Insulation | Class F | Bearing | Ball type |
| Protection | IP68 | Upper Cover | FC200 |
| Motor Protection | MTS | Motor Frame | FC200 |
| Shaft | Stainless steel | ||
| Casing | FC200 | ||
| Water Leak Protection | Moisture sensor | Cable | VCT or PNCT or H07RN-F |
| Application LiquidTemp |
Wastewater, Sewage and Farming 0 - 40 C (32 - 104 F) |

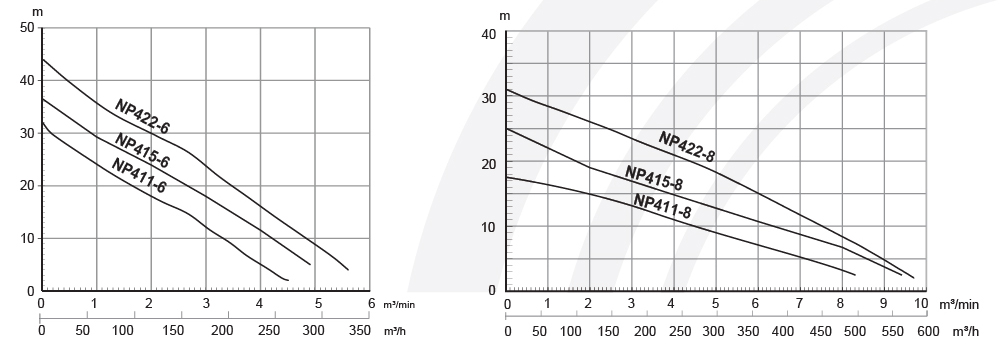

||
| Model | Motor
Output kW |
Pole/ Phase | Dischargeinch (mm) | Impeller Type |
Start Method | Head m |
Flow | Solid Passage mm | Weight kg | Cablem | Accessories | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| m3/min | m3/h | Elbow | Guide Rail | ||||||||||
| NP411-6 | 11 | 4P/ 3ø | 6" (150) | Enclosed Channel | Star-Delta | 15.5 | 2.5 | 150 | 76 | 164 | 10 | BP-240(165) | TP-150(100)BH |
| NP415-6 | 15 | 4P/ 3ø | 6" (150) | Enclosed Channel | Star-Delta | 21 | 2.5 | 150 | 76 | 176 | 10 | BP-240(165) | TP-150(100)BH |
| NP422-6 | 22 | 4P/ 3ø | 6" (150) | Enclosed Channel | Star-Delta | 27.5 | 2.5 | 150 | 76 | 229 | 10 | BP-240(165) | TP-150(100)BH |
| NP411-8 | 11 | 4P/ 3ø | 8" (200) | Enclosed Channel | Star-Delta | 10 | 4.5 | 270 | 75 | 221 | 8 | BP-290 | TP-200 |
| NP415-8 | 15 | 4P/ 3ø | 8" (200) | Enclosed Channel | Star-Delta | 14 | 4.5 | 270 | 75 | 234 | 8 | BP-290 | TP-200 |
| NP422-8 | 22 | 4P/ 3ø | 8" (200) | Enclosed Channel | Star-Delta | 18 | 4.5 | 270 | 76 | 220 | 10 | BP-290(240) | TP-200E(150A) |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

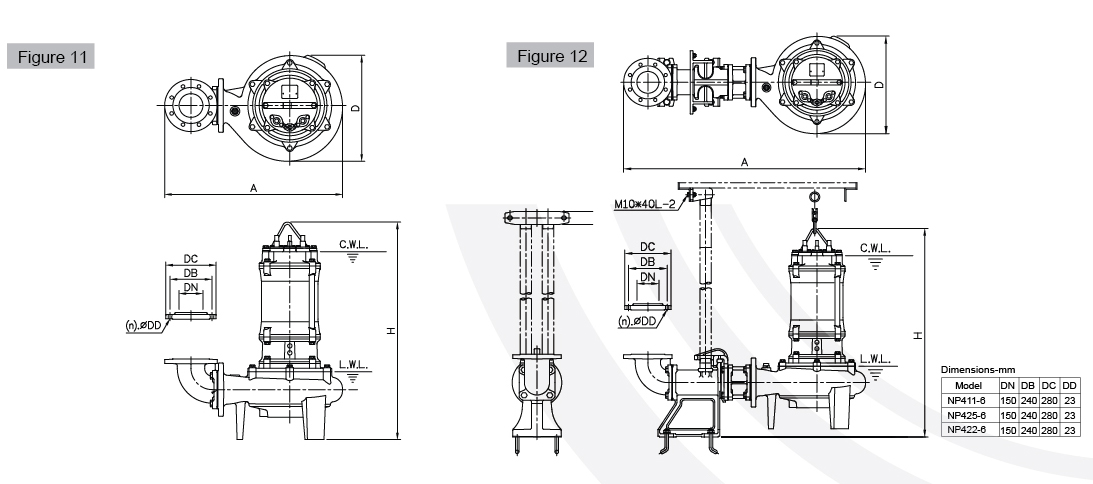

| NP411-6 | 803 | 447 | 918 | BP-240(165) | - | Figure 11 |
| NP415-6 | 803 | 447 | 918 | BP-240(165) | - | |
| NP422-6 | 838 | 476 | 979 | BP-240(165) | - | |
| NP411-6 | 1158 | 447 | 957 | - | TP-150(100)BH | Figure 12 |
| NP415-6 | 1158 | 447 | 957 | - | TP-150(100)BH | |
| NP422-6 | 1193 | 475 | 1007 | - | TP-150(100)BH | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

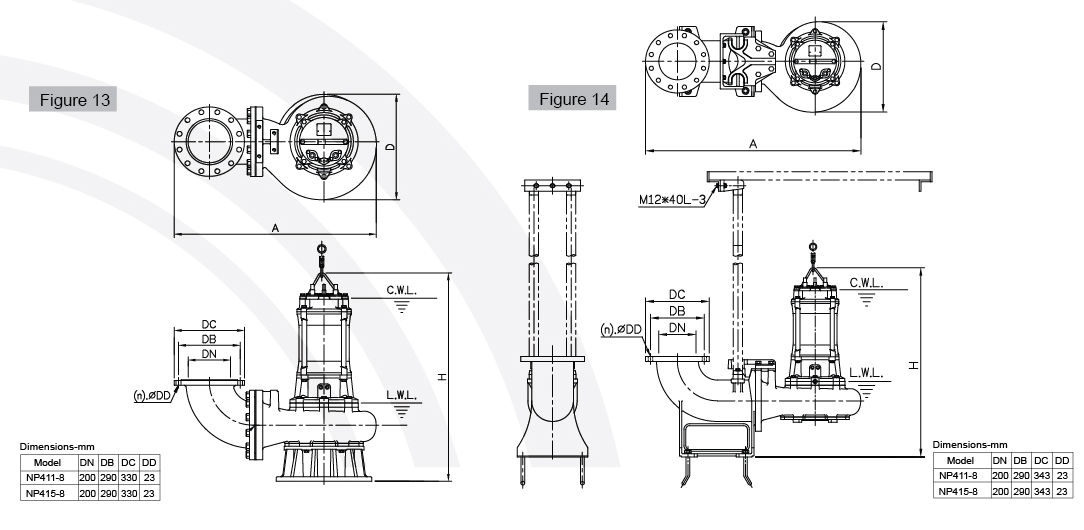

| NP411-8 | 950 | 501 | 990 | BP-290 | - | Figure 13 |
| NP415-8 | 950 | 501 | 990 | BP-290 | - | |
| NP411-8 | 1158 | 490 | 1029 | - | TP-200 | Figure 14 |
| NP415-8 | 1158 | 490 | 1029 | - | TP-200 | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

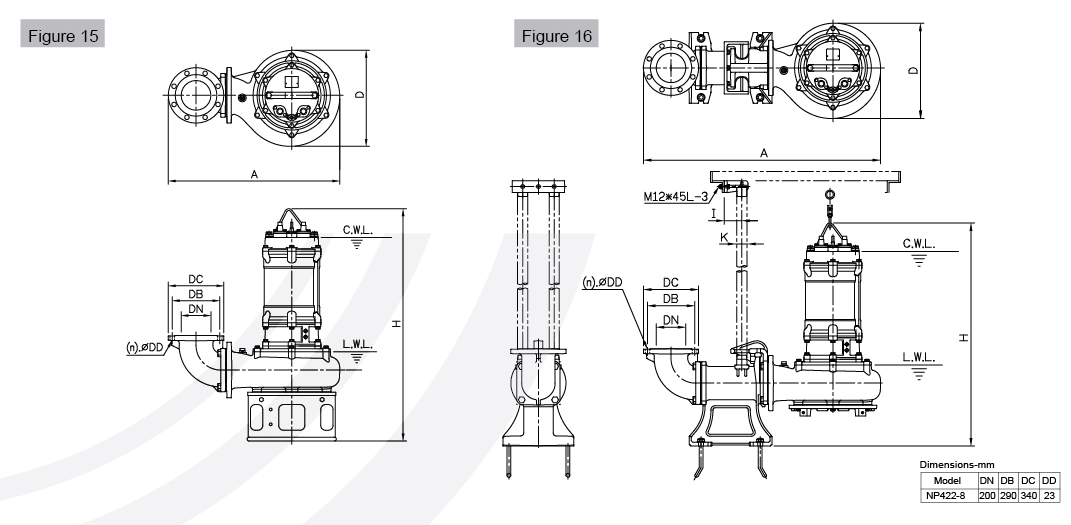

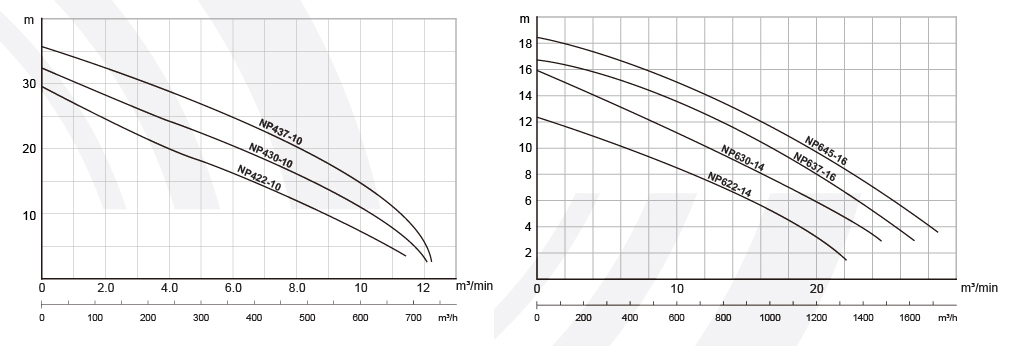

| NP422-8 | 920 | 485 | 1132 | BP-200(240) | - | Figure 15 |
| NP422-8 | 1260 | 485 | 1094 | - | TP-200(150A) | Figure 16 |
| Model | Motor Output kW |
Pole/Phase | Discharge inch (mm) | Impeller Type |
Start Method | Head m | Flow | Solid Passage mm | Weight kg | Cable m | Accessories | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Elbow | Guide Rail | ||||||||||||
| m3/min | m3/h | ||||||||||||
| NP422-10 | 22 | 4P/ 3ø | 10" (250) | Enclosed Channel | Star-Delta | 14 | 7.0 | 420 | 60 | 710 | 10 | BP-355 | TP-250 |
| NP430-10 | 30 | 4P/ 3ø | 10" (250) | Enclosed Channel | Star-Delta | 17 | 7.0 | 420 | 60 | 681 | 10 | BP-355 | TP-250 |
| NP437-10 | 37 | 4P/ 3ø | 10" (250) | Enclosed Channel | Star-Delta | 22 | 7.0 | 420 | 60 | 691 | 10 | BP-355 | TP-250 |
| NP622-14 | 22 | 6P/ 3ø | 14" (350) | Enclosed Channel | Star-Delta | 6.5 | 14 | 840 | 120 | 823 | 10 | BP-455 | TP-350 |
| NP630-14 | 30 | 6P/ 3ø | 14" (350) | Enclosed Channel | Star-Delta | 8.5 | 14 | 840 | 120 | 833 | 10 | BP-455 | TP-350 |
| NP637-16 | 37 | 6P/ 3ø | 16" (400) | Enclosed Channel | Star-Delta | 7.5 | 20 | 1200 | 120 | 965 | 10 | BP-510(445) | TP-400(350) |
| NP645-16 | 45 | 6P/ 3ø | 16" (400) | Enclosed Channel | Star-Delta | 10.5 | 18 | 1080 | 120 | 970 | 10 | BP-510(445) | TP-400(350) |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

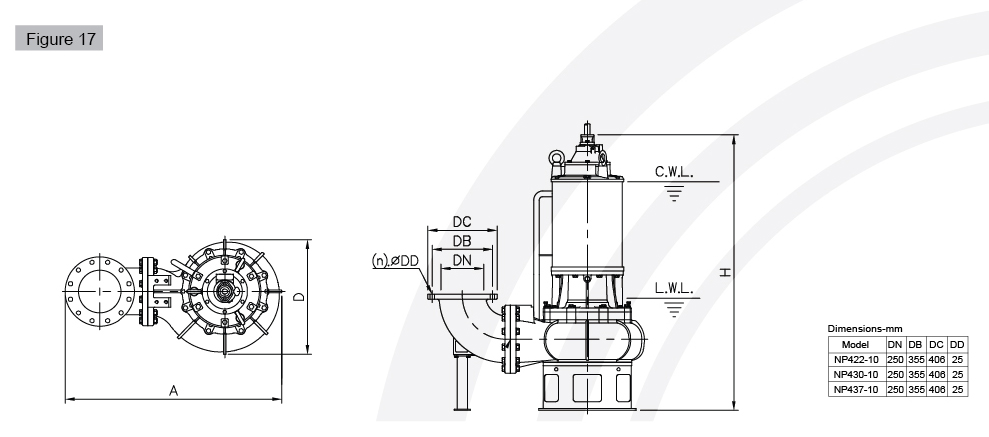

| NP422-10 | 1273 | 676 | 1621 | BP-355 | - | Figure 17 |
| NP430-10 | 1273 | 676 | 1621 | BP-355 | - | |
| NP437-10 | 1273 | 676 | 1621 | BP-355 | - | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

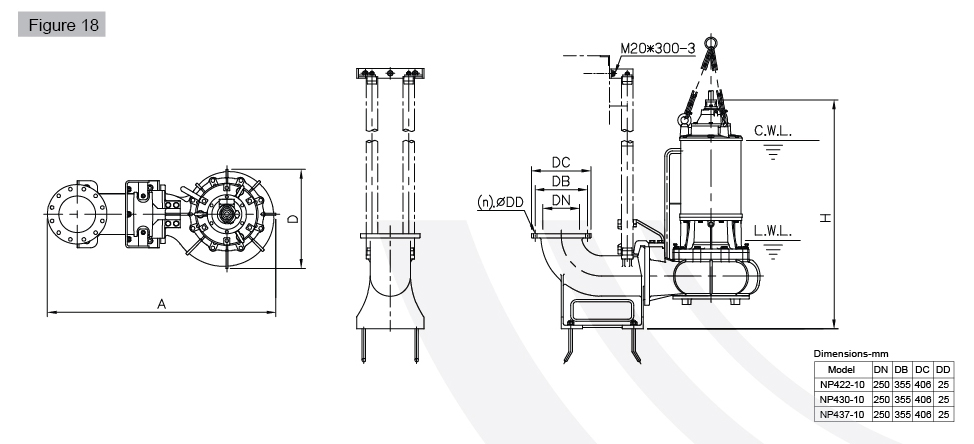

| NP422-10 | 1558 | 676 | 1562 | - | TP-250 | Figure 18 |
| NP430-10 | 1558 | 676 | 1562 | - | TP-250 | |
| NP437-10 | 1558 | 676 | 1562 | - | TP-250 | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

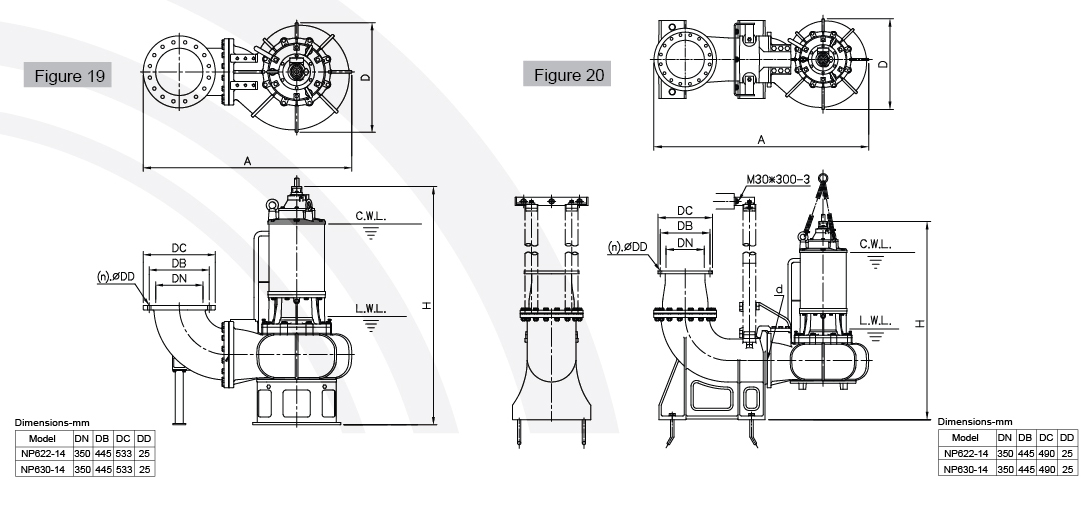

| NP622-14 | 1554 | 813 | 1763 | BP-455 | - | Figure 19 |
| NP630-14 | 1554 | 813 | 1763 | BP-455 | - | |
| NP622-14 | 1923 | 813 | 1775 | - | TP-350 | Figure 20 |
| NP630-14 | 1923 | 813 | 1775 | - | TP-350 | |
| Model | A | D | H | Accessories | Remark | |
|---|---|---|---|---|---|---|
| Elbow | Guide Rail | |||||

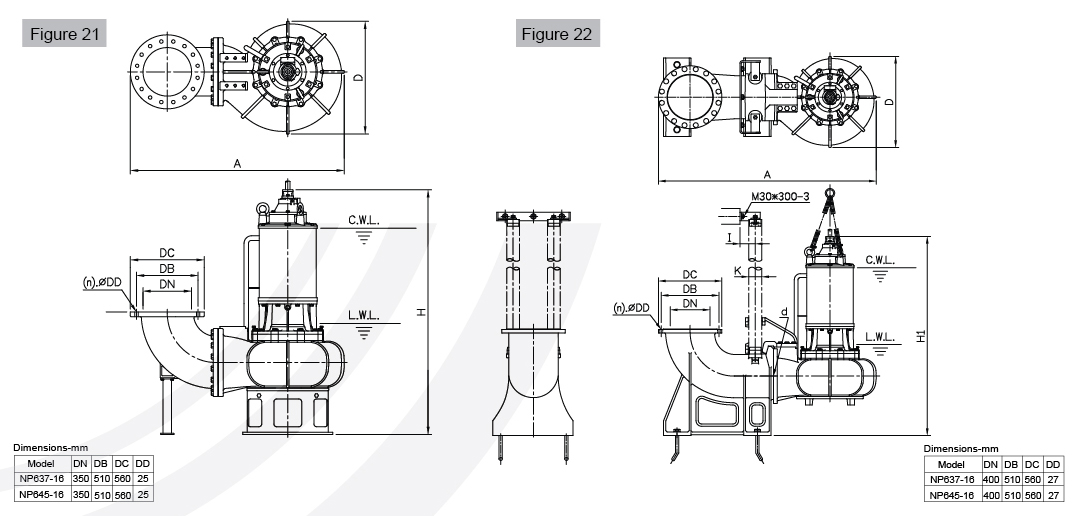

| NP637-16 | 1558 | 813 | 1763 | BP-510(455) | - | Figure 21 |
| NP645-16 | 1558 | 813 | 1763 | BP-510(455) | - | |
| NP637-16 | 1923 | 813 | 1775 | - | TP-400(350) | Figure 22 |
| NP645-16 | 1923 | 813 | 1775 | - | TP-400(350) | |
