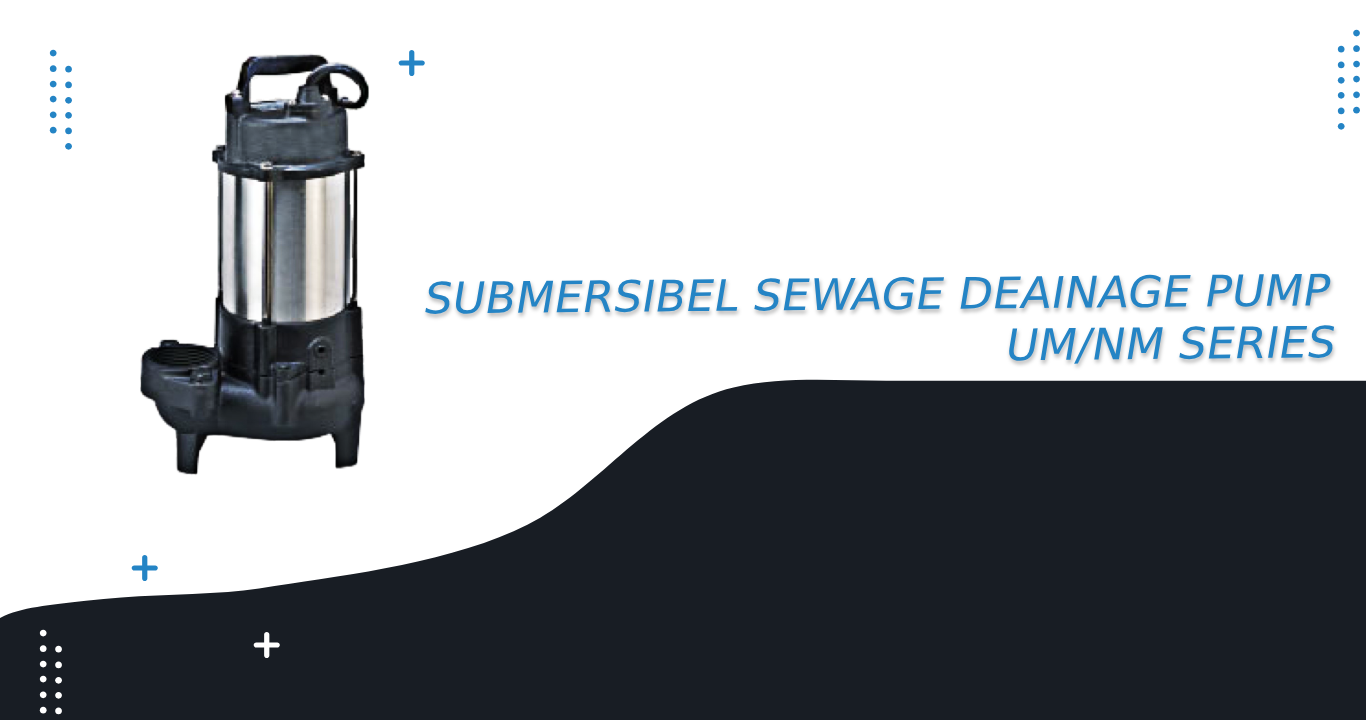

水中汚水排水ポンプ UM/NM SERIES

汚水水中ポンプ UM/NMシリーズ
UM/NMシリーズ水中汚水ポンプは、建物の地下から排出される汚水を処理します。ホテル業界

水中汚水排水ポンプ UM/NMシリーズ

優れた耐摩耗性を持つシリコンカーバイドで製造された機械シールにより、最高のシール効果を確保します。

すべての固定子コイルは、絶縁ワニス処理を受ける必要があり、最高の絶縁性、効率性、耐久性を実現します。

高温や過剰なアンペア描引によるモーターの焼損を防ぐための自動オン/オフモータープロテクター。

エポキシ樹脂シールケーブルベースにより、芯線を通じた湿気のモーターへの侵入を防ぎます。

最高水準の品質管理を利用して実現された精密製造のモーター。すべてのローターは、ドライブシャフトの組み立てに熱処理法を採用し、工業用オーブンで熱乾燥されたワニスで浸漬されたステータ巻線を採用しています。
ポンプの耐水性はIP68グレードに達することができます。
KIRAの専門的な組み立てラインと、総合的な製品テストにより、最高水準のポンプ品質が確保されます。
標準アクセサリーには、エポキシ樹脂で密閉された耐水性のあるケーブルベース付きのケーブル、自動遮断プロテクター、ダブル機械シール、リップシールデザインが含まれています。

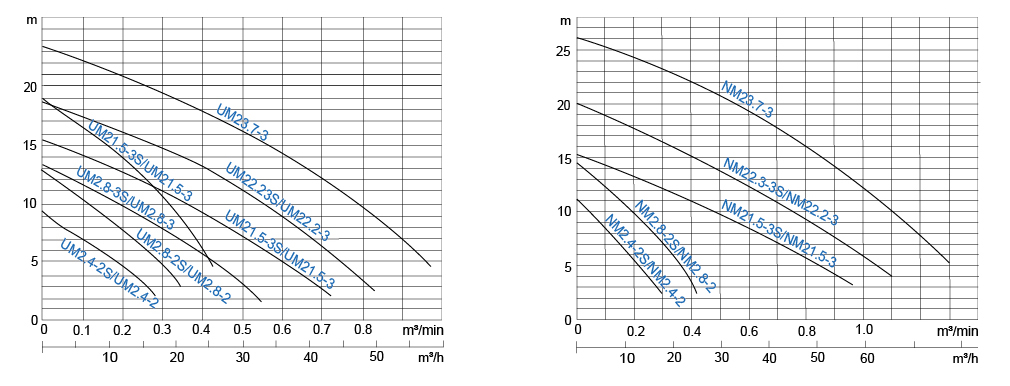

Performance Curves

Specifications

ITEM		DESCRIPTION
Limits of Use	Liquid Temp.	0 ~ 40°C (32 ~ 104° F )
Limits of Use	Applications	General Wasterwater Sewage water and lndustrial waster
Type	Frequency	50 Hz
	Motor	2P (3000rpm) Dry Motor
	Insulation	Class F (0.4-3.7 kW) Class H (11 kW)
	Protection	IP68
	Protector	Auto-cut Protector (built-in)
	Bearing	Ball Type
	M.seal	Double M.seals
	Impeller	Vortex / Channel
Material	Upper Cover	FC200
	Motor Frame	SUS304
	Shaft	SUS410 (0.4 ~ 0.75 kW) SUS403 (1.5 ~ 3.7 kW)
	M.seal	Upper : Carbon/Ceramic Lower : Silicon/Silicon
	Casing	FC200
	Impeller	FC200
	Casing	VCT or H07RN-F Or SJOW/SOW
	Optional	Pumps can be customized to fit specifications

Performance Spec / Dimensions

Model	Output	Pole / Phase	Discharge	Impeller	Start	Head	Flow		Solid Passage	Weight	Dimensions (mm)
Model	kW	Pole / Phase	inch (mm)	Impeller	Method	m	m³/ min	m³/h	mm	kg	A	B	C	D
UM2.4-2S	0.4	2P/1	2" (50)	Vortox	Capacitor	6	0.15	9	35	16	237	0	154	425
UM2.4-2	0.4	2P/3	2" (50)	Vortox	Direct	6	0.15	9	35	15	237	0	154	425
UM2.8-2S	0.75	2P/1	2" (50)	Vortox	Capacitor	8	0.2	12	35	17	237	0	154	425
UM2.8-2	0.75	2P/3	2" (50)	Vortox	Direct	8	0.2	12	35	16	237	0	154	425
UM2.8-3S	0.75	2P/1	3" (80)	Vortox	Capacitor	6.5	0.3	18	30	18	278	0	154	456
UM2.8-3	0.75	2P/3	3" (80)	Vortox	Direct	6.5	0.3	18	30	17	278	0	173	456
UM21.5-2S	1.5	2P/1	2" (50)	Vortox	Capacitor	14	0.2	12	35	30	288	0	173	546
UM21.5-2	1.5	2P/3	2" (50)	Vortox	Direct	14	0.2	12	35	25	288	0	202	477
UM21.5-3S	1.5	2P/1	3" (80)	Vortox	Capacitor	8.5	0.4	24	50	32	402	260	202	588
UM21.5-3	1.5	2P/3	3" (80)	Vortox	Direct	8.5	0.4	24	50	28	402	260	202	519
UM22.2-3S	2.2	2P/1	3" (80)	Vortox	Capacitor	12.5	0.4	24	50	35	402	260	202	600
UM22.2-3	2.2	2P/3	3" (80)	Vortox	Direct	12.5	0.4	24	50	30	402	260	202	519
UM23.7-3	11	2P/3	3" (80)	Vortox	Direct	16.5	0.5	30	50	33	403	260	202	539

Model	Output	Pole / Phase	Discharge	Impeller	Start	Head	Flow		Solid Passage	Weight	Dimensions (mm)
Model	kW	Pole / Phase	inch (mm)	Impeller	Method	m	m³/ min	m³/h	mm	kg	A	B	C	D
NM2.4-2S	0.4	2P/1	2" (50)	Channel	Capacitor	5.5	0.2	12	22	16	276	238	235	459
NM2.4-2	0.4	2P/3	2" (50)	Channel	Direct	5.5	0.2	12	22	15	276	238	235	459
NM2.8-2S	0.75	2P/1	2" (50)	Channel	Capacitor	9	0.2	12	26	18	276	0	235	459
NM2.8-2	0.75	2P/3	2" (50)	Channel	Direct	9	0.2	12	26	17	276	0	235	459
NM21.5-3S	1.5	2P/1	3" (80)	Channel	Capacitor	8.5	0.6	36	35	34	417	275	260	590
NM21.5-3	1.5	2P/3	3" (80)	Channel	Direct	8.5	0.6	36	35	30	417	275	260	521
NM22.2-3S	2.2	2P/1	3" (80)	Channel	Capacitor	12.5	0.6	36	35	37	417	275	260	602
NM22.2-3	2.2	2P/3	3" (80)	Channel	Direct	12.5	0.6	36	35	32	417	275	260	521
NM23.7-3	3.7	2P/3	3" (80)	Channel	Direct	19	0.6	36	35	35	468	275	260	541

エルボウ/ガイドレールシステムポンプは、安全な取り付け、取り外し、交換、およびメンテナンスの目的で、90°エルボウとフランジまたはGRSクイックカップリングシステムと一緒に取り付けることができます。
