Description
アプリケーション
産業や廃水処理施設に適しています。
- 産業や廃水処理施設に適しています。
- 石油業、染色業、鉱業の排水処理や酸性液体を含む排水処理に適しています。
- このシリーズは、軽度な酸性、腐食性、および/または海水のアプリケーションに適しています。
特徴
最適な構造設計で、ドライモーター、IP68、ダブル機械シール、自動遮断プロテクター、ポンプケーシング、外部カバーにはステンレス鋼316が使用されており、耐酸性のシリコンカーバイドシールが装備されています。
ステンレスシリーズは、pH値が4〜10の範囲で軽度な酸性、腐食性、および/または海水のアプリケーションに適しています。強酸性および強アルカリ性のアプリケーションには、指定された化学ポンプを使用してください。
投資鋳造
先進的なステンレス投資鋳造法を使用した精密鋳造で、滑らかな表面仕上げと最高品質を実現しています。
Viton Oリングは、腐食性のある酸や攻撃的な媒体においてもポンプ寿命を向上させるためにポンプ全体で使用されています。
US/NS/DSでは、オーステナイト系ステンレス鋼（SUS300シリーズ）が使用されており、SUS316/SCS14の高品質なステンレス鋼で作られています。

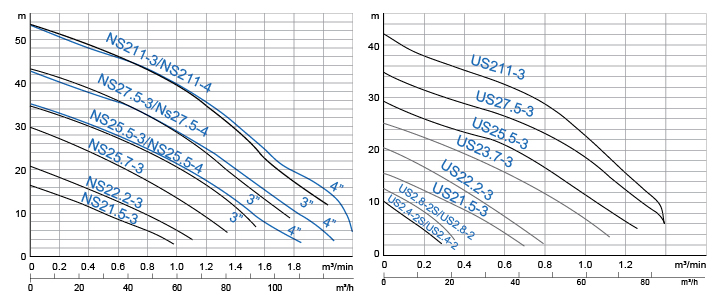

Performance Curves
Specifications
| ITEM | DESCRIPTION | |
|---|---|---|
| Limits of Use | Liquid Temp. | 0-40°C (32-104 °F) |
| Applications | Corrosive/Food/Processing Liquid | |
| Frequency | 50Hz | |
| Type | Motor | 2P (3600rpm). Dry Motor |
| Insulation | Class F (0.4-3.7HP).Class H (5.5-11HP) | |
| Protection | IP68 | |
| Protector | Auto-Cut protector (built-in) up to 7.5 kW. MTS is from 11 kW. |
|
| Bearing | Ball type | |
| M.Seal | Double M.Seal | |
| Material | Impeller | Semi-open |
| Upper Cover | scs14 | |
| Motor Frame | SUS316 | |
| Shaft | SUS316 (0.4-7.5HP) SUS630 (11Kw) | |
| M.Seal | CA/CE &SiC/SiC | |
| Casing | Viton | |
| Impeller | SCS14 | |
| Casing Cover | scs14 | |
| Cable | VCTor H07RN-F or SJOW/SOW | |
| Optional | Pumps can be customized to fit specifications | |
Performance Spec / Dimensions
| MODEL | Output | Pole/Phase | Discharge Inch | Impeller | Start Method | Head | Standard | Solid Passage | Weight (kg) | Dimensions (mm.) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW. | mm. | m. | m3/min | m3/h | mm. | A | B | C | D | |||||
| US2.4-2S | 0.4 | 2P/1 | 2″(50) | Vortex | Capacitor | 6 | 0.15 | 9 | 35 | 15 | 237 | 199 | 153 | 433 |
| US2.4-2 | 0.4 | 2P/3 | 2″(50) | Vortex | Direct | 6 | 0.15 | 9 | 35 | 14 | 237 | 199 | 153 | 433 |
| US2.8-2S | 0.75 | 2P/1 | 2″(50) | Vortex | Capacitor | 8 | 0.2 | 12 | 35 | 16 | 237 | 199 | 153 | 433 |
| US2.8-2 | 0.75 | 2P/3 | 2″(50) | Vortex | Direct | 8 | 0.2 | 12 | 35 | 15 | 237 | 199 | 153 | 433 |
| US1.5-3 | 1.5 | 2P/3 | 3″ (80) | Vortex | Direct | 8.5 | 0.4 | 24 | 50 | 26.5 | 402 | 260 | 202 | 517 |
| US2.2-3 | 2.2 | 2P/3 | 3″ (80) | Vortex | Direct | 13 | 0.4 | 24 | 50 | 29 | 402 | 260 | 202 | 517 |
| US3.7-3 | 3.7 | 2P/3 | 3″ (80) | Vortex | Direct | 17.5 | 0.5 | 30 | 50 | 40 | 476 | 286 | 222 | 561 |
| US25.5-3 | 5.5 | 2P/3 | 3″ (80) | Vortex | Direct | 21 | 0.6 | 36 | 50 | 61 | 499 | 309 | 258 | 657 |
| US27.5-3 | 7.5 | 2P/3 | 3″ (80) | Vortex | Direct | 26 | 0.6 | 36 | 50 | 67 | 499 | 309 | 258 | 657 |
| US211-3 | 11 | 2P/3 | 3″ (80) | Vortex | Star-Delta | 33 | 0.6 | 36 | 50 | 76 | 499 | 309 | 258 | 657 |
| MODEL | Output | Pole/Phase | Discharge Inch | Impeller | Start Method | Head | Standard | Solid Passage | Weight kg. | Dimensions (mm.) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW. | mm. | m. | m3/min | m3/h | mm. | A | B | C | D | |||||
| NS21.5-3 | 1.5 | 2P/3 | 3″(80) | Channal | Direct | 8.5 | 0.6 | 36 | 35 | 28.5 | 417 | 275 | 260 | 521 |
| NS22.2-3 | 2.2 | 2P/3 | 3″(80) | Channal | Direct | 13 | 0.6 | 36 | 35 | 31.5 | 417 | 275 | 260 | 521 |
| NS23.7-3 | 3.7 | 2P/3 | 3″(80) | Channal | Direct | 20.5 | 0.6 | 36 | 32 | 43 | 495 | 305 | 290 | 568 |
| NS25.5-3 | 5.5 | 2P/3 | 3″(80) | Channal | Direct | 28 | 0.6 | 36 | 30 | 67 | 563 | 373 | 345 | 684 |
| NS25.5-4 | 5.5 | 2P/3 | 4″ (100) | Channal | Direct | 21.5 | 1 | 60 | 30 | 67 | 591 | 373 | 345 | 684 |
| NS27.5-3 | 7.5 | 2P/3 | 3″ (80) | Channal | Direct | 35.5 | 0.6 | 36 | 30 | 73 | 563 | 373 | 345 | 684 |
| NS27.5-4 | 7.5 | 2P/3 | 4″ (100) | Channal | Direct | 29 | 1 | 60 | 30 | 73 | 591 | 373 | 345 | 684 |
| NS211-3 | 11 | 2P/3 | 3″ (80) | Channal | Star-Delta | 46 | 0.6 | 36 | 30 | 82 | 563 | 373 | 345 | 724 |
| NS211-4 | 11 | 2P/3 | 4″ (100) | Channal | Star-Delta | 39.5 | 1 | 60 | 30 | 82 | 591 | 373 | 345 | 724 |

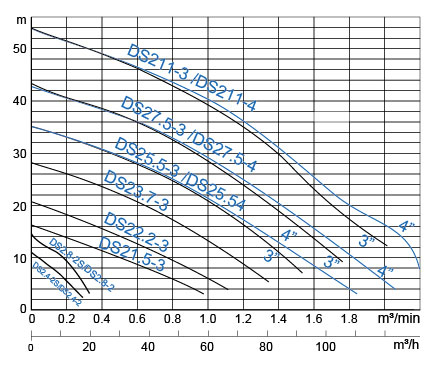

Performance Curves
Performance Spec / Dimensions
| MODEL | Output | Pole/Phase | Discharge Inch | Impeller | Start Method | Head | Standard | Solid Passage | Weight (kg) | Dimensions (mm.) | ||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| kW. | mm. | m. | m3/min | m3/h | mm. | A | B | C | D | |||||
| DS2.4-2S | 0.4 | 2P/1 | 2″(50) | Vortex | Capacitor | 7 | 0.12 | 7.2 | 10 | 14 | 244 | 206 | 172 | 437 |
| DS2.4-2 | 0.4 | 2P/3 | 2″(50) | Vortex | Direct | 7 | 0.12 | 7.2 | 10 | 14 | 244 | 206 | 172 | 437 |
| DS2.8-2S | 0.75 | 2P/1 | 2″(50) | Vortex | Capacitor | 10 | 0.17 | 10.2 | 10 | 16 | 244 | 206 | 172 | 437 |
| DS2.8-2 | 0.75 | 2P/3 | 2″(50) | Vortex | Direct | 10 | 0.17 | 10.2 | 10 | 15 | 244 | 206 | 172 | 437 |
| DS21.5-3 | 1.5 | 2P/3 | 3″ (80) | Channel | Direct | 8.5 | 0.6 | 36 | 20 | 29.5 | 390 | 248 | 212 | 520 |
| DS22.2-3 | 2.2 | 2P/3 | 3″ (80) | Channel | Direct | 13 | 0.6 | 36 | 20 | 32.5 | 390 | 248 | 212 | 520 |
| DS23.7-3 | 3.7 | 2P/3 | 3″ (80) | Channel | Direct | 20.5 | 0.6 | 36 | 20 | 44.5 | 465 | 275 | 239 | 568 |
| DS25.5-3 | 5.5 | 2P/3 | 3″ (80) | Channel | Direct | 28 | 0.6 | 36 | 20 | 67 | 528 | 338 | 286 | 684 |
| DS25.5-4 | 5.5 | 2P/3 | 4″ (100) | Channel | Direct | 21.5 | 1 | 60 | 20 | 67 | 556 | 338 | 286 | 684 |
| DS27.5-3 | 7.5 | 2P/3 | 3″ (80) | Channel | Direct | 35.5 | 0.6 | 36 | 20 | 73 | 528 | 338 | 286 | 684 |
| DS27.5-4 | 7.5 | 2P/3 | 4″ (100) | Channel | Direct | 29 | 1 | 60 | 20 | 73 | 556 | 338 | 286 | 684 |
| DS211-3 | 11 | 2P/3 | 3″ (80) | Channel | Star-Delta | 46 | 0.6 | 36 | 20 | 82 | 528 | 338 | 286 | 724 |
| DS211-4 | 11 | 2P/3 | 4″ (100) | Channel | Star-Delta | 39.5 | 1 | 60 | 20 | 82 | 556 | 338 | 286 | 724 |
アクセサリー
エルボウ/ガイドレールシステム（GRS）
ポンプは、安全な取り付け、取り外し、交換、およびメンテナンスの目的で、90°エルボウとフランジまたはGRSクイックカップリングシステムと一緒に取り付けることができます。
